Maschinentisch MASTER cut 2200 Wolfcraft

Beschreibung Maschinentisch MASTER cut 2200 Wolfcraft

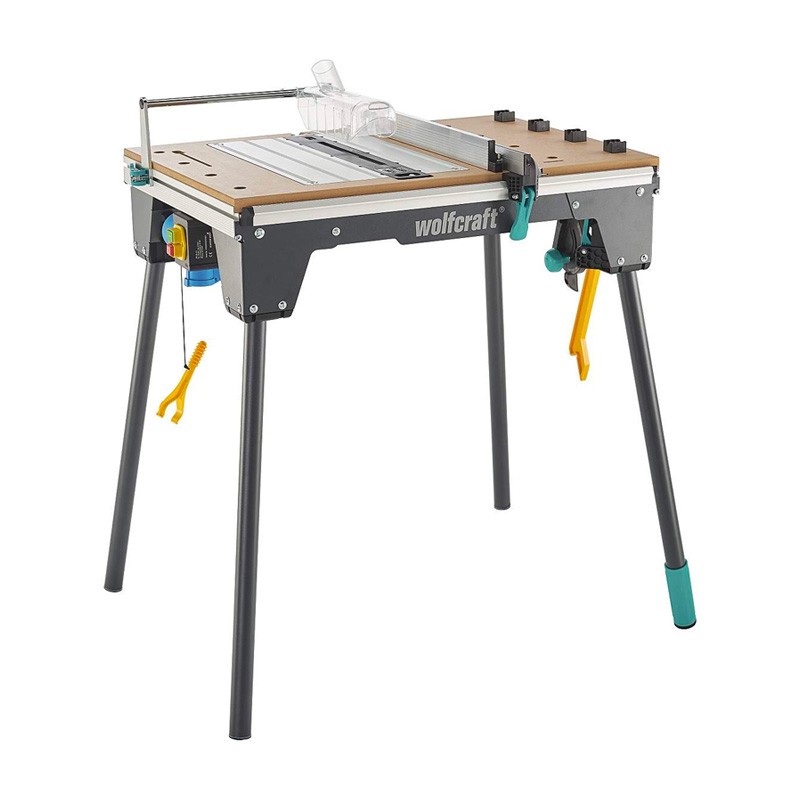

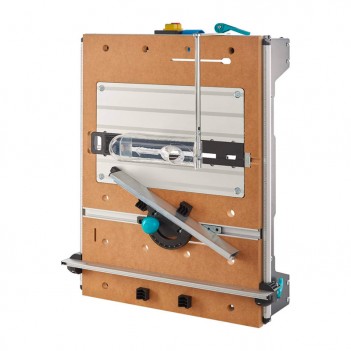

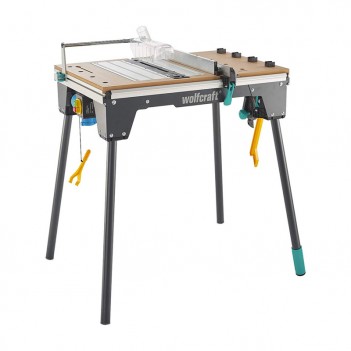

Der kompakte Maschinentisch MASTER cut 2200 vereint vier Funktionen in einem Produkt. Er bietet Ihnen Einsatzmöglichkeiten als Tischkreissäge, Stichsägetisch, Arbeitsstation sowie – mit dem optional erhältlichen Zubehör – als Frästisch. Durch seine sehr kompakte Transportgröße von 800 x 580 x 200 mm und seinem geringen Gewicht von 17 kg ist er mobil, überall einsetzbar und platzsparend zu lagern. Die Beine können über eine Steckfunktion mit Schnellfixierung über Exzenterhebel flexibel ein- oder ausgesteckt werden, z. B. für den Transport oder Arbeiten auf dem Boden. Nach dem Ausstecken finden sie Platz in den Haltenasen unter der Tischplatte, wo sie mit Klettbändern gesichert werden.

Dank des separat erhältlichen und herausnehmbaren Spaltkeils ist der MASTER cut 2200 einer der wenigen Maschinentische, den Sie auch mit spaltkeillosen Handkreissägen verwenden können. Die Maschinenplatte ist mit einer Sicherheitsverriegelung ausgestattet, die Platte und Maschine zuverlässig fixiert. Zudem ist sie höhenjustierbar und bietet Ihnen auch bei schwerem Gerät einen ebenen Übergang zur Arbeitsplatte. Der MASTER cut 2200 ist herstellerunabhängig mit vielen handelsüblichen Maschinen kompatibel.

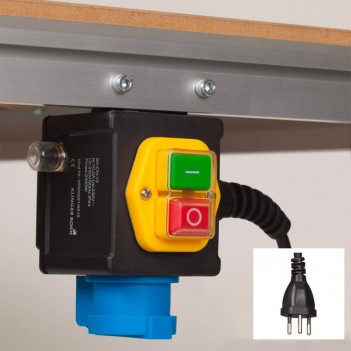

Der Sicherheitsschalter ist seitlich am Tisch positioniert, so dass Sie Ihre Maschinen schnell und sicher ein- und ausschalten können. Beim Einsatz als Tischkreissäge ermöglicht Ihnen der beidseitig einklemmbare Parallelanschlag geführte Schnitte, bis zu einer Schnittbreite von 370 mm. Der Winkelanschlag ist mit federgeführten Ausgleichs- und Gleitelementen ausgestattet. Winkelschnitte bis +/- 60° erledigen Sie mit ihm bequem in Serie. Die verstellbare Schutzhaube mit Anschlussvorrichtung für Staubsauger sorgt für sicheres und staubarmes Arbeiten.

Die vier enthaltenen Stopper mit 20-mm-Aufnahme dienen als Anschlag bei der Bearbeitung von Werkstücken. Für Spannanwendungen sind die 20-mm-Lochbohrungen in der Tischplatte ideal, z.B. mit dem wolfcraft Werktischspanner (Art.-Nr. 3036000).

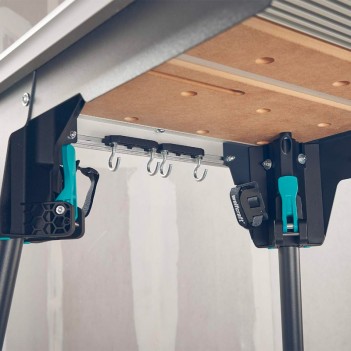

In der Tischplatte finden Sie eine Aufnahme für den mitgelieferten Innensechskant-Schlüssel. Um das mitgelieferte Zubehör wie den Schiebestock oder den Winkelanschlag griffbereit aufhängen zu können, ist der MASTER cut 2200 mit Haken ausgestattet. Diese werden innenliegend am Profil angebracht, sodass der Tisch freistehend gelagert werden kann.

Mit einer Belastbarkeit bis 120 kg trägt der Maschinentisch selbst massive Werkstücke souverän. Dank des stabilen Untergestells aus lackiertem Stahl und Aluminium steht er während seiner Einsätze stabil und standsicher. Die Füße aus 2-Komponenten-Kunststoff sorgen für optimale Rutschfestigkeit.

Mit dem MASTER cut 2200 sind Sie sicher und effektiv auf unzählige Herausforderungen an vielen Einsatzorten vorbereitet – 4 Funktionen in einem Tisch bei minimalem Platzbedarf für Lagerung und Transport.

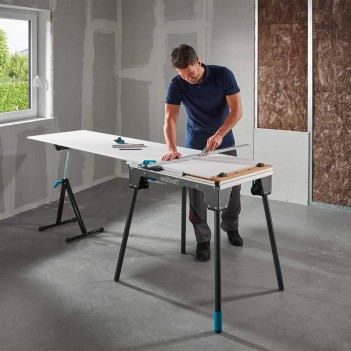

Funktion Arbeitsstation

• Arbeitsplatte (Abmessungen: 780 x 540 mm) aus 22 mm starkem MDF mit Spann- und Befestigungsmöglichkeiten
• mobil: überall einsetzbar und platzsparend zu lagern durch sehr kompakte Transportgröße von 800 x 580 x 200 mm und geringes Gewicht von 17 kg
• abnehmbare Beine mit Steckfunktion und Schnellfixierung über Exzenterhebel für flexiblen Transport oder Arbeiten auf dem Boden
• Klettbänder und Haltenasen zur Aufnahme der ausgesteckten Beine
• komfortable Arbeitshöhe von 860 mm
• 4 Stopper mit 20-mm-Aufnahme als Anschlag für Werkstücke
• robust und standsicher: stabiles Untergestell aus lackiertem Stahl und Aluminium, bis 120 kg belastbar, höhenjustierbarer Fuß
• Füße aus 2-Komponenten-Kunststoff für optimale Rutschfestigkeit
• Haken für Werkzeug und Zubehör
• 20-mm-Lochbohrungen für Spannanwendungen z.B. mit dem wolfcraft Werktischspanner (Art.-Nr. 3036000)
• Aufnahme für den mitgelieferten Innensechskant-Schlüssel in der Tischplatte
• Tisch ist freistehend lagerbar

Funktion Tischkreissäge

• Fixierungsoptionen für viele handelsübliche Handkreissägen zum Einsatz des MASTER cut 2200 als Tischkreissäge
• beidseitig klemmbarer Parallelanschlag, ideal für kleinere Werkstücke, die über den Tisch geschoben werden können und Parallelschnitte bis zu einer Schnittbreite von 370 mm
• Gehrungsschnitte von 0 bis +/- 60° mit dem Winkelanschlag
• spezielle Anschlagführung mit federgeführten Ausgleichs- und Gleitelementen
• durch separat erhältlichen, herausnehmbaren Spaltkeil auch kompatibel mit Maschinen ohne Spaltkeil

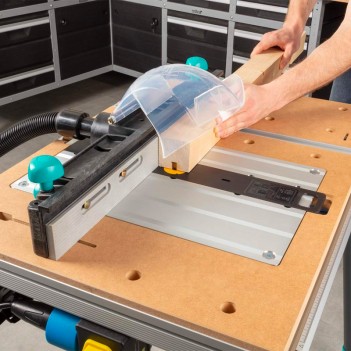

• verstellbare Schutzhaube mit Anschlussvorrichtung für Staubsauger für sicheres und staubarmes Arbeiten
• inklusive Befestigungsmaterial für Handkreissägen
• Maschinenpassung: Handkreissägen mit einer Schnitttiefe von max. 70 mm, einem Sägeblattdurchmesser von max. 200 mm, einer Grundplatte von max. 240 x 360 mm und einem Abstand von Sägeblatt bis Ende Motorgehäuse von max. 225 mm
• akkubetriebene Maschinen und Tauchsägen sind nicht zugelassen

Funktion Stichsägetisch

• Fixierungsoptionen für viele handelsübliche Stichsägen zum Einsatz des MASTER cut 2200 als Stichsägetisch
• einfache Schnittführung durch Fixierung der Stichsäge im Tisch
• ideal für Kurvenschnitte bei unregelmäßig geformten Werkstücken
• freie Sicht auf die Anrisslinie
• leichte Werkstückführung per Hand
• verstellbare Schutzhaube mit Anschlussvorrichtung für Staubsauger für sicheres und staubarmes Arbeiten
• inklusive Befestigungsmaterial für Stichsägen
• Maschinenpassung: Stichsägen mit einer Grundplatte von max. 90 x 200 mm
• akkubetriebene Maschinen sind nicht zugelassen

Funktion Frästisch

• Fixierungsoptionen für viele handelsübliche Oberfräsen zum Einsatz des MASTER cut 2200 als Frästisch – in Verbindung mit separat erhältlichem Parallel-Fräsanschlag (Art.-Nr. 6901000)
• höhenjustierbare Maschinenplatte für ebene Übergänge
• Achtung: Frästisch darf nur mit Parallel-Fräsanschlag (Art.-Nr. 6901000) verwendet werden!
• Maschinenpassung: Oberfräsen mit max. 230 V / max. 1.800 W, einer Grundplatte mit Durchmesser von max. 180 mm, einer Grundplattenhöhe von max. 40 mm und einem Durchmesser des verwendeten Fräsers von max. 27 mm
• akkubetriebene Maschinen und Maschinen mit elektronischem Wiederanlaufschutz sind nicht zugelassen; beachten Sie hierzu die Bedienungsanleitung des Maschinenherstellers

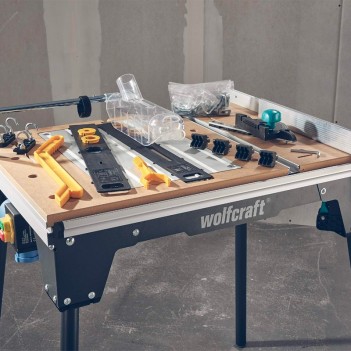

Geliefert mit:

• 1 Maschinentisch MASTER cut 2200
• 1 Einschaltklemme
• 1 Schiebestock
• 1 Schutzhaube
• 1 Sicherheitsschalter EU
• 4 Spannbacken
• 1 Maschinenplatte mit Sicherheitsverriegelung
• 2 Spalteinlagen für Handkreissägen, Stichsägen, Oberfräsen
• 1 Einlegering 15 mm für Oberfräsen
• 1 Einlegering 25 mm für Oberfräsen
• 1 Winkelanschlag
• 1 Parallelanschlag
• 2 Hakenhalter
• Befestigungsmaterial für Maschinen

Eigenschaften Maschinentisch MASTER cut 2200 Wolfcraft

• Belastbarkeit : 120 kg
• Werkstoff Tischplatte : MDF, Aluminium
• Gewicht Produkt : 1,7 kg
• Abmessungen Produkt (B x T x H) : 915 x 700 x 860 mm
• Abmessungen Produkt geklappt : 800 x 580 x 200 mm
• Arbeitshöhe : 860 mm
• Tischfläche : 780 x 540 mm
• Werkstoff Untergestell : Stahl, Aluminium
• Belastbarkeit : 120 kg
• akkubetriebene Maschinen sind nicht zugelassen

Maschinenbereich Werktische

für Handkreissägen mit Spaltkeil, bis max. 70 mm Schnitttiefe, 200 mm Sägeblattdurchmesser, einer Grundplatte von max. 240 x 360 mm und einem Abstand von Sägeblatt bis Ende Motorgehäuse von max. 225 mm; Einsatz nur mit entsprechender Spalteinlage!

Handkreissägen ohne Spaltkeil nur verwendbar in Verbindung mit Spaltkeil Art.-Nr. 6916000 (bis max. 159 mm Sägeblattdurchmesser) bzw. Spaltkeil Art.-Nr. 6917000 (von 160 bis max. 200 mm Sägeblattdurchmesser)!

für Oberfräsen mit max. 230 V, max. 1.800 W, max. 180 mm Grundplattendurchmesser, max. 40 mm Grundplattenhöhe und für max. 27 mm Fräserdurchmesser; Einsatz nur mit Parallel-Fräsanschlag (Art.-Nr. 6901000)!

für Stichsägen mit einer Grundplatte von max. 90 x 200 mm

akkubetriebene Maschinen und Maschinen mit elektronischem Wiederanlaufschutz sind nicht zugelassen; beachten Sie hierzu die Bedienungsanleitung des Maschinenherstellers

Bedienungshinweis

• Es dürfen generell keine Akkumaschinen in den MASTER cut eingebaut werden, da sie nicht an den Sicherheitsschalter angeschlossen werden können.
