Manuelle Rollenbiegemaschine R-M10 Baileigh

Beschreibung Manuelle Rollenbiegemaschine R-M10 Baileigh

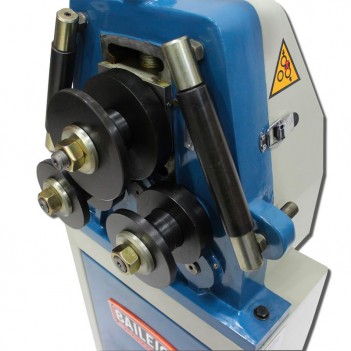

• Die Position der Andruckrolle wird vom Bediener manuell gesteuert. Ihre Position lässt sich mithilfe einer Skala leicht finden, um eine bessere Wiederholbarkeit zu gewährleisten.
• Manuelle Rohrbiegemaschine für große Durchmesser zum Rollen und Abwickeln von Rohren oder Profilen.

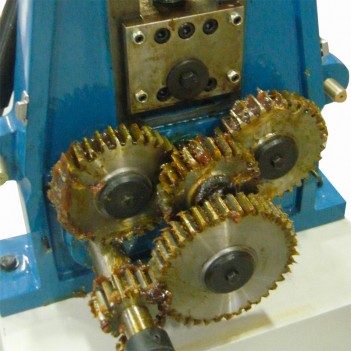

• Mit einem Getriebe ausgestattet.

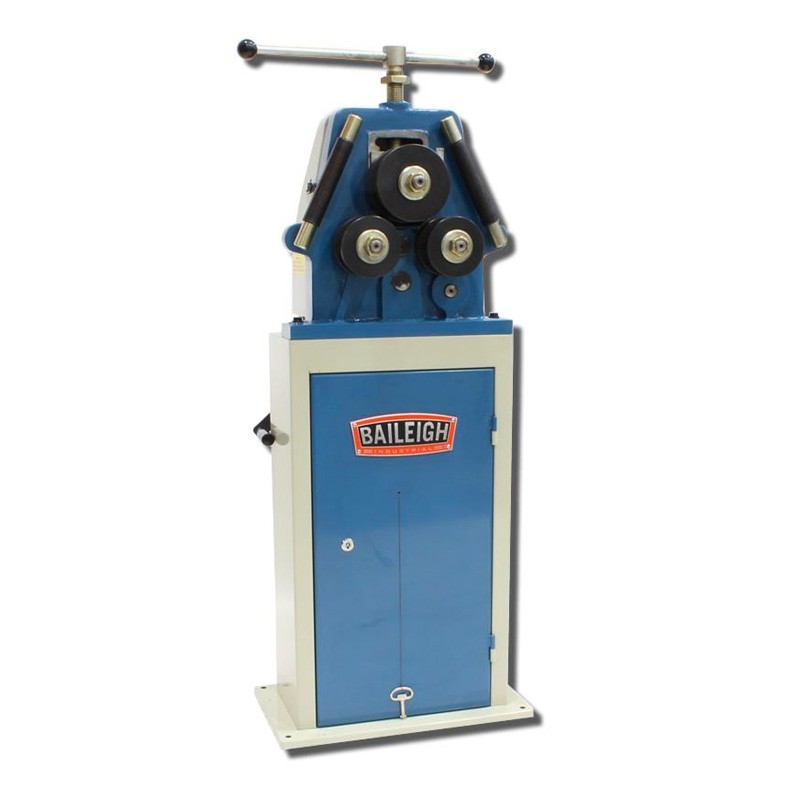

• Der mit der Maschine gelieferte Sockel verfügt über einen nützlichen Schrank zur Aufbewahrung von Werkzeugen.
• Behandelte Rollenwellen, die auf Bronzebuchsen laufen, garantieren eine lange Lebensdauer und eine ausgezeichnete Verschleißfestigkeit.

Formen - Rundrohr :

• Max. Rohr-Ø - Dicke: Vollrohr 22 x 22 / Hohlrohr 32 x 2 mm.
• Max. Größe Vierkantstange - Dicke: Vollstange 19 x 19 / Hohlstange 30 x 2 mm.
• Profilgröße max. - Dicke: L-Form, T-Form oder U-Form 32 x 4 mm
• Max. Blech-/Plattengröße - Dicke: (Flachrichtung) 50 x 10 mm / (Breitenrichtung) 19 x 5 mm.

Eigenschaften Manuelle Rollenbiegemaschine R-M10 Baileigh

• Einstellung der Andruckrolle: Manuell
• Leistung: Manuell
• Durchmesser der Welle: 30 mm
• Durchmesser der oberen Rolle: 98 mm
• Durchmesser der unteren Rolle: 118 mm
• Angetriebene Rollen: 2
• Achsabstand untere Laufrollen: 170 mm
• Gewicht des Pakets: 178 kg

Abmessungen:

• 1 Gesamthöhe: 870 mm
• 2 Tiefe: 580 mm
• 3 Breite: 800 mm
